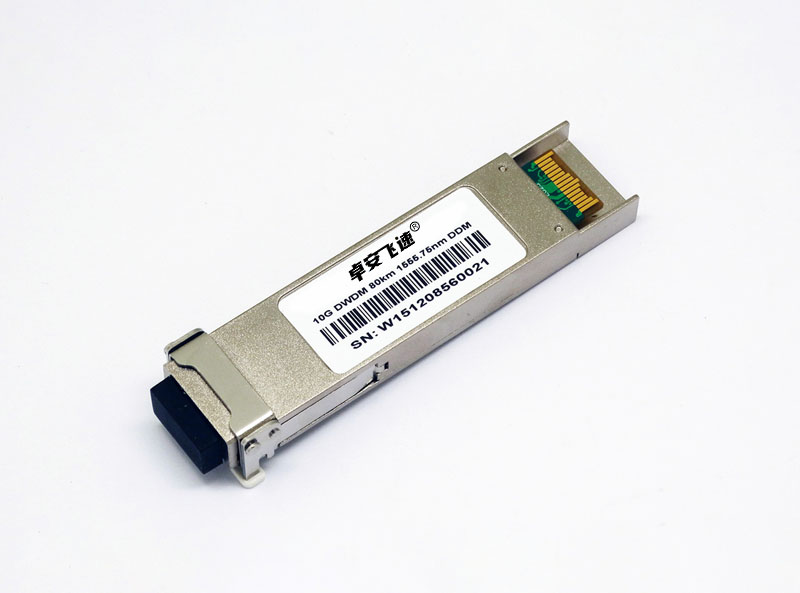

光模块的应用与保护小知识

来源:http://www.szzatx.com/news713038.html   发布时间:11/6/2021 3:00:00 AM

分析光模块损坏的常见原因。

一.光口污染和损伤。

由于光接口的污染和损坏,光链路损耗增加,导致光链路堵塞。原因有:

A.光模块光口暴露在环境中,光口被灰尘污染;

b.光纤连接器端面污染,光模块光口二次污染;

带尾纤的光接头端面使用不当,端面划伤等;

d.使用劣质光纤连接器;

e.插拔不当,陶瓷套筒破裂等。

f.异常操作,如:非热插拔光模块带电操作;不做静电保护,直接用手触摸光模块静电敏感的管脚;运输和储存过程中没有防静电包装;

g.设备未接地或接地不良。

二、光模块使用注意事项。

精密光学元件和电路元件集成在光模块中,在日常使用过程中要注意按规范操作,否则容易造成光模块损坏。以下是光模块日常使用的注意事项:

正确安装模块。

确保模块安装得当。安装光模块时,应将模块插入底部,听到啪的声音或感到轻微振动,表示模块卡锁卡到位。当光模块卡锁不到位时,金手指与单板上的连接器微接触,链路可能连接,但在振动、碰撞等情况下,光模块会瞬间断裂甚至松动;

b.光模块内部有陶瓷部件。取光模块时要小心。如果不小心掉下来或用力磕碰,不建议将光模块放在货架上,以免后续故障;

C.将光纤线插入光模块时,需要轻轻移动。插入光口,用力过猛或斜插,可能损坏光模块;

d.大多数光模块支持热插拔,但不建议定期热插拔,容易造成电气损坏;

e.确认拔光模块的动作规范:取光模块时,不要碰到光模块的金手指部分,以免损坏光模块;插入光模块时,确认光模块的把手贴在光模块的光口上,然后插入;拔出光模块时,先拔出光纤线,将把把手拉到与光口约90度的位置,然后慢慢拔出。拔出时不要用力过猛或拉手不到位,可能会损坏光模块的屏蔽。

2.防止模块光口污染。

a.尽量选择高质量的光纤连接器;

b.使用插入光模块的光纤跳线接头前,最好用高纯度酒精棉擦拭,避免光跳线端面污染造成的交叉污染;

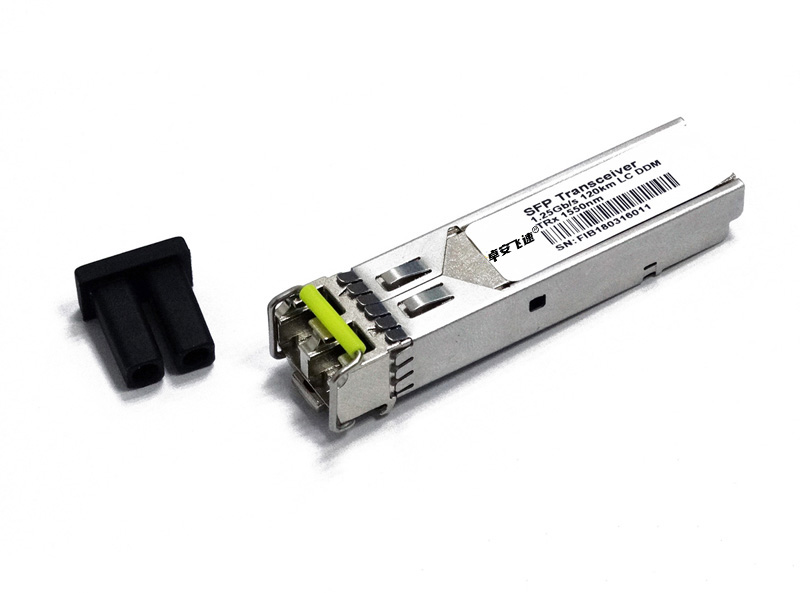

C.光模块避免长时间暴露,不使用的光纤跳线和光模块必须及时插入防尘帽,以免灰尘进入光模块,影响其性能。防尘帽不使用时存放在防尘清洁处;

d.光纤连接器插入水平对准光口,避免端面和套筒划伤;

保持光纤连接器端面清洁,避免划伤。

3.防止静电损伤。

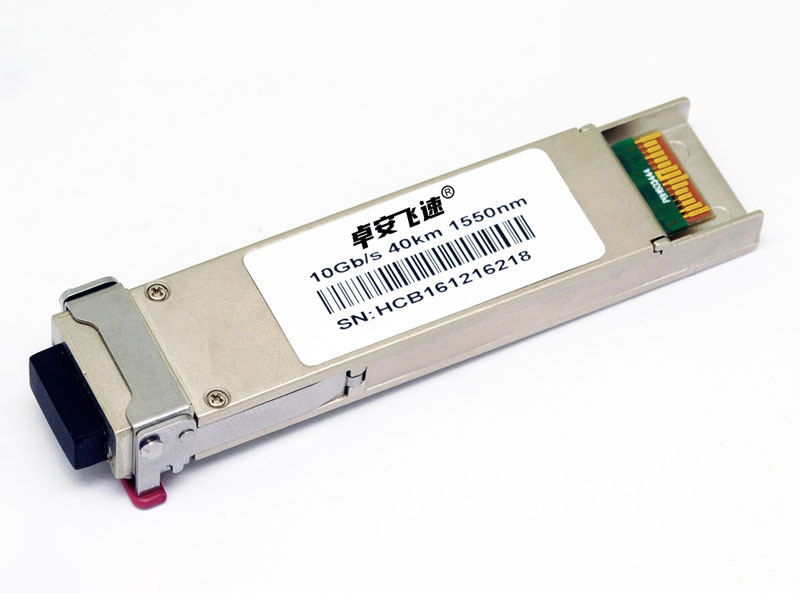

4.长距模块注意光饱和度。

对于长距离光模块,由于其平均输出光功率一般大于其最大输入光功率(即光饱和度),用户在使用时请注意光纤的使用长度。如果没有条件,需要提前调试,请务必使用10-20dB光信号衰减器有效衰减光纤信号强度,以确保光模块的实际接收光功率小于其光饱和度,否则可能会损坏光模块的重要部件。

5.避免混合多模光纤。

多模块采用多模光纤,单模块采用单模光纤,混合时信号丢失。

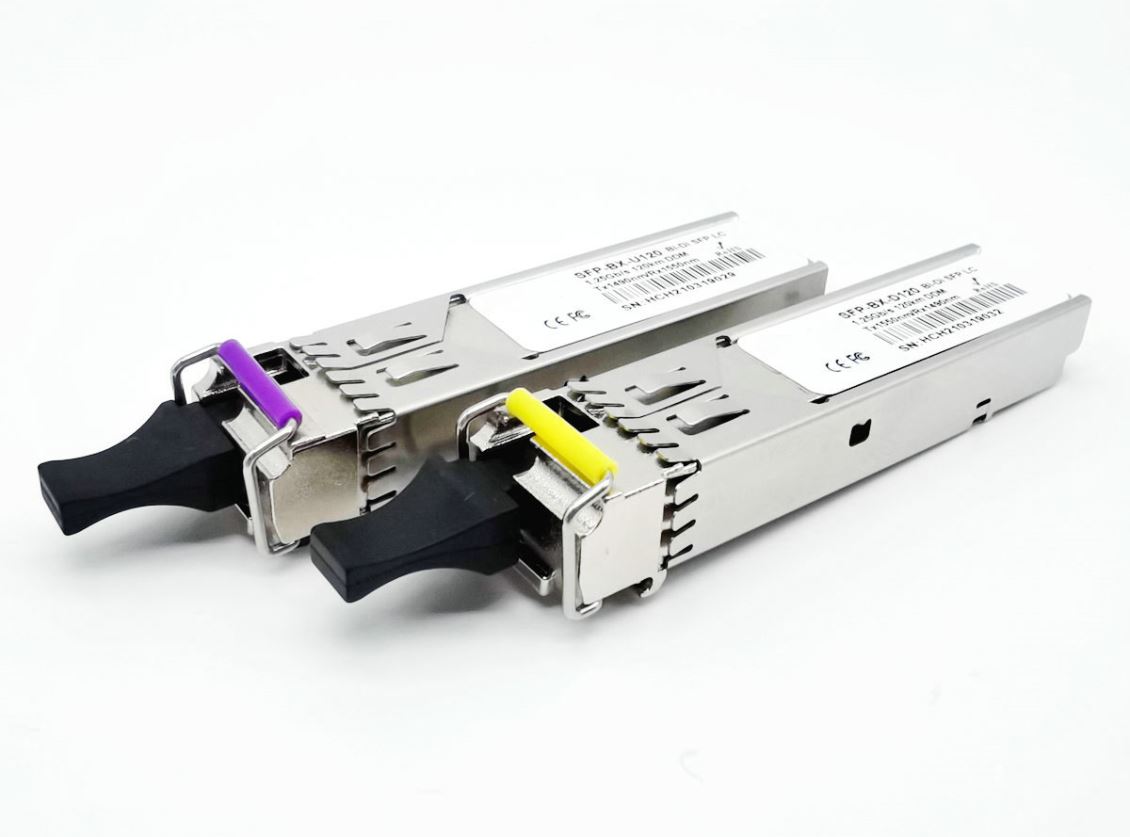

6.单纤维双向模块,避免波长混淆。

单纤维双向模块,成对使用,A设备发射波长应与B设备接收波长一致,波长混淆时Link不上等故障。

7.电压用错了。

1.9光模块有3.3V和5V两种供电方式,SFFSFP光模块只有一种供电方式,3.3V。如果电压供错,光路就会堵塞,电压会升高甚至烧坏模块。

三、光模块损坏常见的判断步骤。

1.测试光功率是否在指标要求范围内,如无光或光功率小。

处理方法:

检查光功率选择的波长和测量单位(dbm)

清洁光纤连接器端面,光模块光口。

C.检查光纤连接器端面是否发黑划伤,光纤连接器是否断裂,更换光纤连接器进行交换试验。

d.检查光纤连接器是否有小弯曲。

热插拔光模块可重新插拔测试。

f.测试同一端口更换光模块或同一光模块更换端口。

光模块是目前光电产品中非常常用的光电产品。光模块将用于弱电工程和室分工程。有效保护光模块不受损坏是我们的工作。
