光模块和光线连接器相关的学问

光模块是停止光电和电光转换的光电子器件。光模块的发送端把电信号转换爲光信号，接纳端把光信号转换爲电信号。光纤衔接器，是光纤与光纤之间停止可装配(活动)衔接的器件，它把光纤的两个端面精细对接起来，以使发射光纤输入的光能量能最大限制地耦合到接纳光纤中去，在一定水平上，光纤衔接器影响了光传输零碎的牢靠性和各项功能。上面，我们来引见光模块和光纤衔接器的一些小知识。

一、光模块的分类

1、依照速率分爲： 以太网使用的次要有：100base(百兆)，1000base(千兆)，10GE;SDH(同步数字体系)使用的次要有：155M，622M，2.5G，10G。

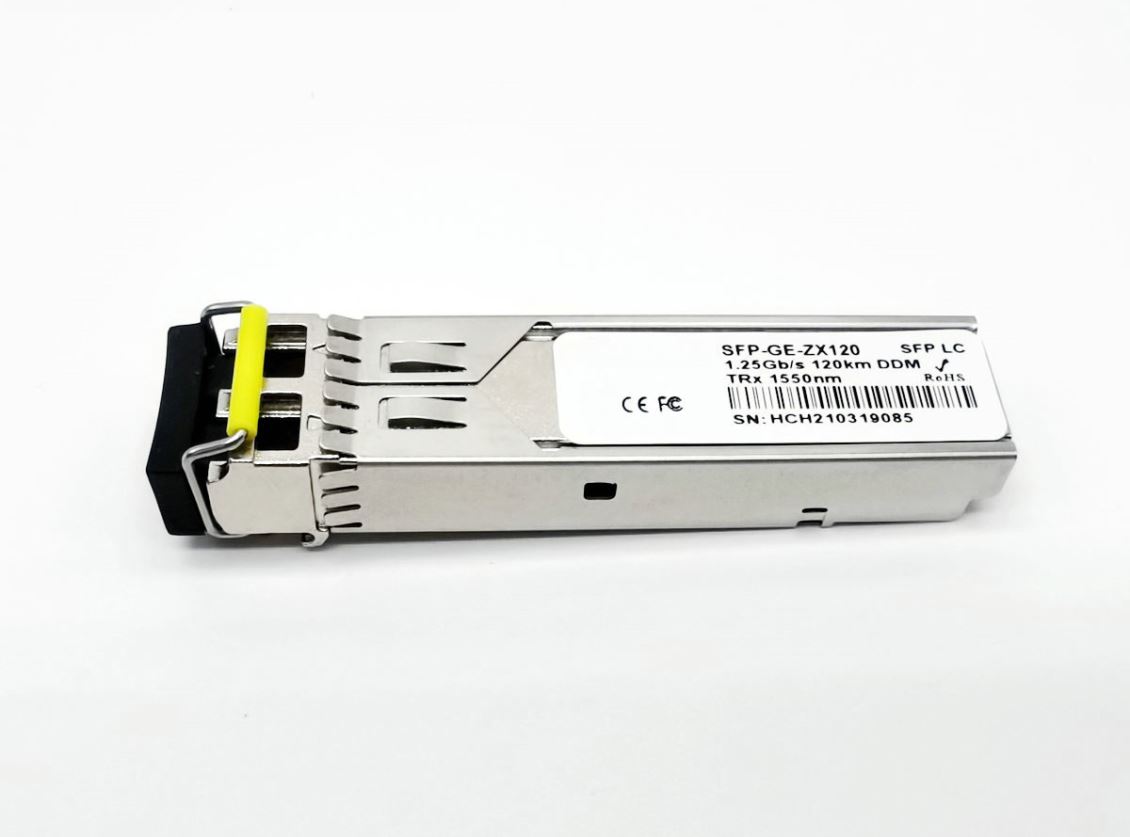

2、依照封装分爲：  1x9封装---焊接型光模块，普通速度不高于千兆，多采用SC接口。      SFF封装---焊接小封装光模块，普通速度不高于千兆，多采用LC接口。GBIC封装---热插拔千兆接口光模块，采用SC接口。SFP封装---热插拔小封装模块，目前最高速率可达4G，多采用LC接口。XENPAK封装---使用在万兆以太网，采用SC接口。XFP封装---10G光模块，可用在万兆以太网，多采用LC接口。

3、依照激光类型分爲：LED、VCSEL、FPLD、DFBLD。

4、依照发射波长分爲：850nm、1310nm、1550nm等。

5、依照插拔方式分爲：非热插拔1x9、SFF;可热插拔GBIC、SFP、XENPAK、XFP。

二、光纤衔接器的分类

1、光纤衔接器的衔接头分爲：FC，SC，ST，LC，MU，MTRJ等。FC型(ferrule connector)---内部增强件采用金属套，紧固方式爲螺丝扣。俗称圆头。SC型---外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形，插针由精细陶瓷制成，耦合套筒爲金属开缝套管构造，紧固方式采用插拔式，不需求旋转。俗称方头。LC型---套管外径爲1.25mm，通常采用FC-SC,ST套管外径2.5mm的一半，进步衔接器的使用密度。

2、光纤衔接器的功能次要有光学功能，互换功能，机器功能，环境功能和寿命。其中最重要的是拔出损耗和回波损耗这两个目标。

三、光模块次要参数

1、光模块传输速率：百兆、千兆、10GE等。

2、光模块发射光功率和接纳灵敏度：发射光功率指发射端的光强度，接纳灵敏度指可以探测到的光强度，这是两个影响光模块可传输间隔的重要参数，传输间隔还遭到损耗和色散两方面的限制。

3.10GE光模块传输的间隔和选用光纤类型遵照802.3ae的规范。

4.饱和光功率值指光模块接纳端最大可以探测到的光功率，普通爲-3dBm。当接纳光功率大于饱和光功率的时分会招致误码发生。
