千兆光模块与其他光模块不同的地方
大家都知道,现如今大部分光模块全部都是根据二根光纤线开展传输数据,一根光纤线用以从计算机设备中读取数据,另一根光纤线用以向计算机设备传送数据。但是有一种光模块仅用一根光纤线就可以完成传输数据,这类光模块是千兆光模块。

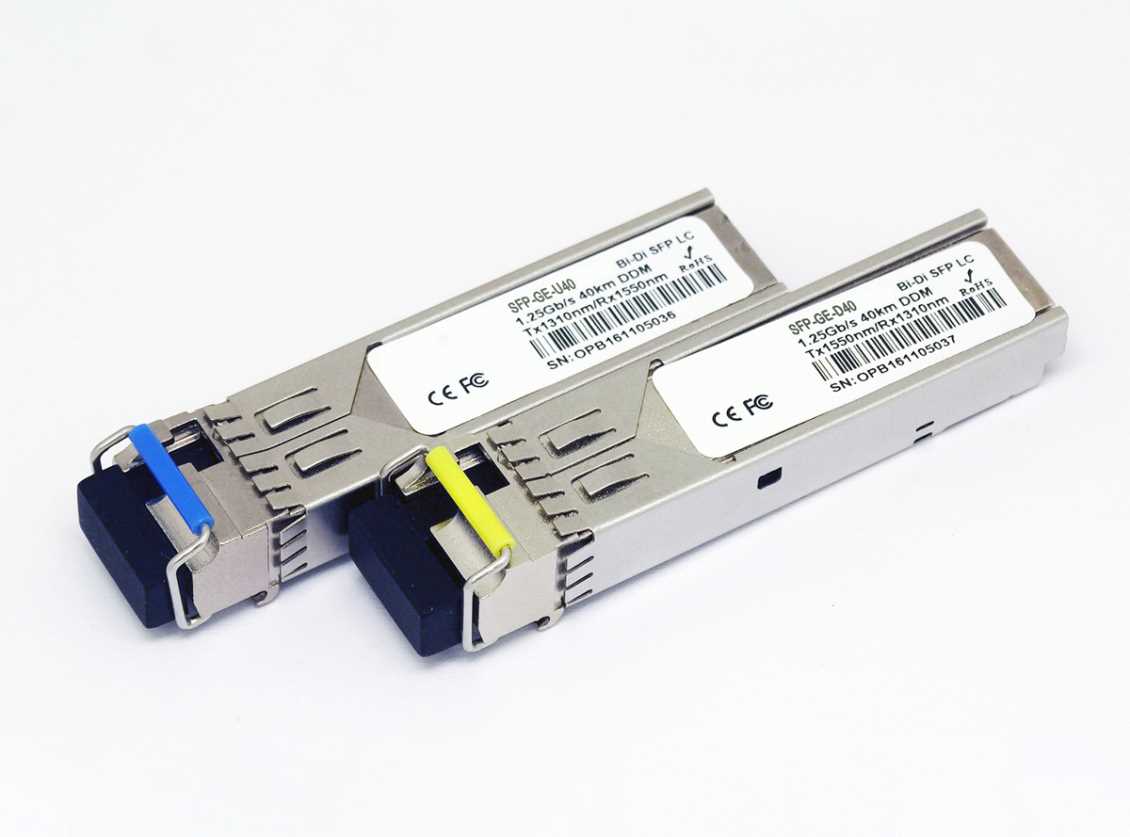

1、千兆光模块基本知识
BiDi(bidirectional)单纤双重光模块与一般2个端口号(TX发送端和RX接受端口号)的光模块不一样,它仅有1个光纤线端口号,运用WDM技术性,推送和接受2个角度的差异的核心光波长,进而实光纤线双重传送光信号灯不亮。
2、千兆光模块的原理
千兆光模块装有波分复用(WDM)光纤耦合器,也称之为双工器,与此同时进行1310nm光信号灯不亮的发送和1550nm光信号灯不亮的接受,或是反过来。因而,为了更好地合理地运行,千兆光模块务必成对应用,根据自动调谐双工器以配对信号发射器和信号接收器的期待光波长,2个双工器的运作光波长务必相辅相成和符合。比如,若匹配的千兆光模块与机器设备A(上涨)和机器设备B(下滑)开展了联接,那麼:光模块A的双工器务必有一个1550nm的接受光波长和一个1310nm的发送光波长。光模块B的双工器务必有一个1310nm的接受光波长和一个1550nm的发送光波长。
3、千兆光模块的归类
千兆光模块
一般 根据单独光纤线运用于性能卓越集成化的全双工卫星通信系统路中。速度144M-4.25Gbps,若传送间距在40km之内,BiDiSFP光模块的光波长计划方案为1310nm/1550nm、1310nm/1490nm;若传送间距在40km之上,千兆光模块的光波长计划方案为1550nm/1490nm。
SFP光模块
SFP光模块是加强型SFP光模块。它被用以1330/1270nm信号发射器和1270/1330nm信号接收器的双重10G串行通信光纤通信中,较大传送间距60KM。
XFP光模块
XFP光模块是一种内嵌数据确诊作用的XFPMSA封裝光模块,它的发送光波长和接受光波长各自为1330nm/1270nm、1270nm/1330nm,一般和SMF一起应用,较大传送距離可以达到10km。此外,BiDiXFP光模块的功能损耗低于2W,运用于10G以太网接口中。
千兆光模块
千兆光模块用以双重10G串行通信光纤通信中,而且这类光模块由两部份构成:信号发射器一部分应用1330/1270nmDFB激光发生器。信号接收器一部分应用集成化1270/1330nm前置放大器和后置摄像头放大仪。
SFP光模块
SFP+SRBD光模块只需应用2个20G安全通道就可以完成40G传送,每一个安全通道都能够从一个多模光纤电缆线传送和传输数据信号,但也必须留意40GQSFP+BiDiSR4务必成对应用。
千兆光模块最先将四个电子信号与2个20G电子信号组成,将2个20G电子信号互换为两种不一样光波长的20G光信号灯不亮,将不一样光波长的20G光信号灯不亮传递到一根光缆电缆,随后40G机器设备接受光信号灯不亮并工作中。
40GQSFP+SRBD光模块的常见光波长为850nm和900nm,可在单模光纤系统软件中平稳传送。除此之外,应用OM3漏线的传送距離为100m,应用OM4漏线的传送距離为150m。
4、千兆光模块与一般双重光纤模块
1、单纤双重光模块选用了WDM技术性,双纤双重光模块无需;
2、单纤双重光模块必须成对应用,双纤双重光模块不用;
3、单纤双重光模块构造比双纤双重光模块繁杂一些,在光模块上必须引进分光合作用光器;
4、单纤双重光模块中间只需一根光纤线,双纤双重光模块必须二根。
单纤千兆光模块较为贵,但节约光纤线資源,只须要1根光纤线,针对光纤线网络资源欠缺的客户而言是个更强的挑选。单纤BiDi光模块构造比一般双纤双重光纤模块繁杂一些,光模块上必须引进分光合作用光器。
双纤光模块不用匹配应用,随意2个光模块都能够联接,价格对比单纤千兆光模块划算,可是必须常用一根光纤线,假如光纤线資源充裕能够挑选双纤光模块。
