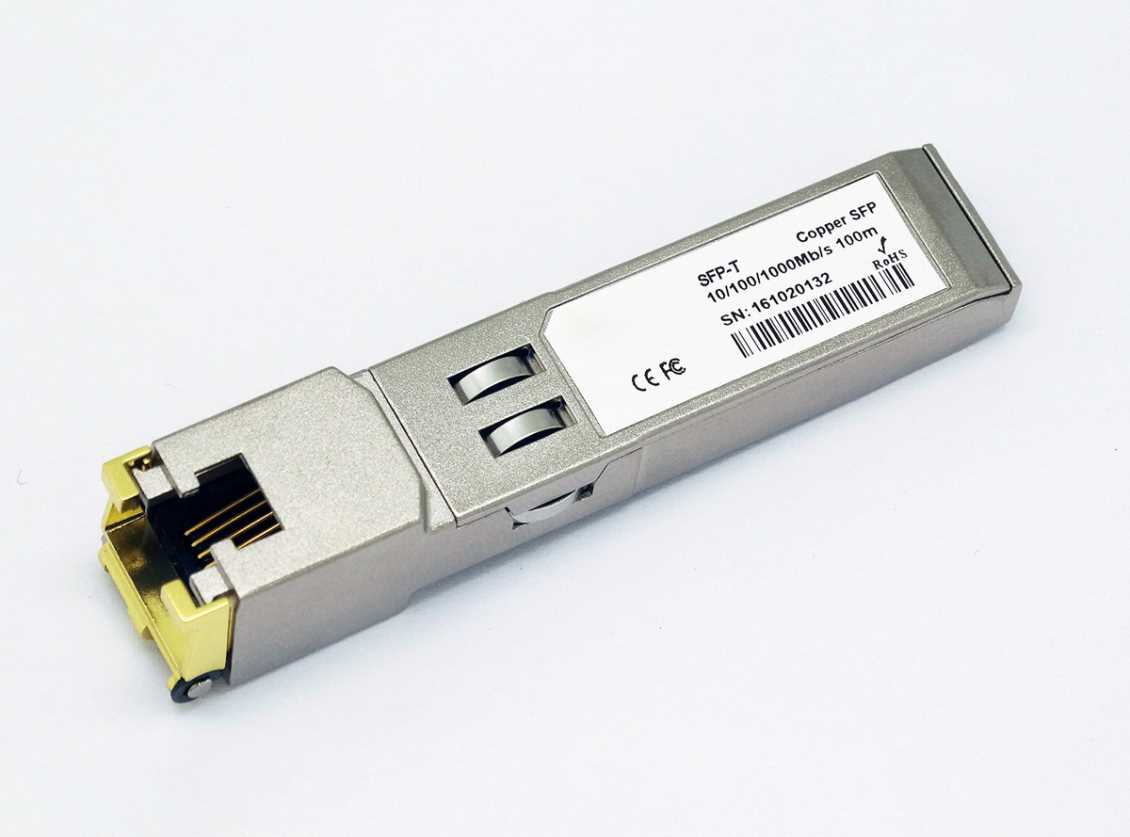

SFP光模块在小型光纤网络建设中起着至关重要的作用。市场上有不同类型的SFP光模块，如1000BASE-SXSFP、1000BASE-LX/LHSFP、1000BASE-T铜SFP等。此外，还有一个SFP光模块，主要用于视频传输。

视频SFP光模块，又称数字视频光模块或SDI（串行数字接口缩写）视频光模块，是一种与光缆一起使用的小型热插拔模块。为什么要使用视频SFP光模块？随着大容量高清和超高清（UHD）数字视频广播的快速发展，网络传输需要一个能够传输视频图像的高性能光模块。视频SFP光模块可用于SDI设备（或SDI接口）上传输SDI视频病理信号，有效保证视频传输质量。

视频SFP光模块的类型。

视频SFP光模块可根据不同层次分为不同类型。根据不同的传输速率，可分为3G-SDISFP、6G-SDISFP、12G-SDISFP；MSA视频SFP光模块和非MSA视频SFP光模块根据不同的工作波长分为普通SFP视频光模块和CWDMSFP视频光模块；根据不同的传输距离，分为短视频SFP光模块、中视频SFP光模块和长视频SFP光模块。

如何使用视频SFP光模块。

由于视频SFP光模块不仅可以完成从光信号到数字信号的转换，还可以完成从数字信号到光信号的转换，因此通常用于高清摄像头或监控系统和广播视频传输。以下是以3G-SDISFP为例的指南。

高清摄像头或监控系统采用视频SFP模块。

通常，高清相机或监控系统中有多个高清终端设备，因此我们可以使用一个高清视频矩阵作为一端，提供多个视频SFP端口，另一端提供多个HD-SDI设备。将3G-SDI光模块插入设备中，然后通过光纤连接两端的SDISFP光模块。布线图如下图所示。

广播视频传输应用采用视频SFP光模块。

由于广播视频传输应用需要高密度布线，通常使用高密度视频SFP端口的HD-SDI设备。如下图所示，将多个3G-SDISFP光模块插入两侧的HD-SDI设备，然后通过光纤跳线连接两端的视频SDISFP光模块。

仔细选择视频SFP光模块。

由于视频SFP光模块的收发器类型包括双发射器、双接收器、单发射器或单接收器，因此在选择视频SFP光模块时应特别小心。如果需要单向传输，单个SDISFP发送器和单个SDISFP接收器可用于单个信号，双发送器和双接收器可用于双信号。如果需要双向传输，可以使用视频SFP光模块，内置在一个模块中。此外，还有SDICWDMSFP和SDIBIDFP。SDICWDMSFP可以传输不同波长的信号，SDIBIDISFP可以同时混合和传输相同光纤上的多波长。两者都是成本解决方案。此外，光纤跳线的选择必须与视频SFP光模块的类型相匹配，否则无法实现通信。
